2.rfid標簽組裝
車子rfid電子標簽需貼粘附車輛在汽車擋風玻璃里側，選用無源防拆rfid標簽，臨時性車子卡rfid標簽可配卡坐貼粘附車輛在汽車擋風玻璃里側車子rfid標簽側邊，臨時性車子卡也可用下隨身帶，標識
rfid標簽安裝規范如下所示：
首先把卡安裝部位處汽車擋風玻璃清理干凈；若汽車擋風玻璃上面有玻璃防爆膜，則須把車卡安裝部位處玻璃防爆膜去除約120mmx85mm大小。車卡安裝部位需在擋風玻璃中心線周邊，規定車卡的布邊緣間距頂棚蓬金屬材料邊緣最少60mm；遇汽車擋風玻璃上面有金屬絲時，還應當達到車卡的側邊緣間距金屬絲邊緣最少60mm。若車卡不按照上述規定組裝，將會影響到車卡讀取特性。
將雙面膠帶表層紅色的塑料薄膜去除，可依靠“幫助安裝工具”組裝車卡。
將車卡平貼在汽車內玻璃上的，盡量避免傾斜，并且用手均勻的施壓，使之得到最大的一個粘結性，需注意不可以用力過度，以防擠裂。雙面膠帶在72小時到達較大粘結性。若用原材料升溫至70℃，這個時候能夠減少至1h。該雙面膠帶在120℃高熱時，仍然可以維持正常粘接幅度。
車卡當發生變形時容易裂開，因而把車卡安裝到車玻璃上后，嚴禁對車卡開展彎曲、壓擠、碰撞。此車卡為防拆車卡，一旦粘到車玻璃上后，若再拆裝車卡，車卡將毀壞廢止。
安裝簡單平面圖如下所示：
3.附屬設備安裝說明
啟動地感線圈間距無線天線2－5米左右，依據實際必須作出調整；
寫卡器無線天線間距智能道閘0－4米；
寫卡器無線天線距路面相對高度大約在5米；
地感線圈檢測車輛數據信號，然后打開寫卡器讀取，車子離開之后關掉寫卡器。
地感線為自主線圈電感，線圈電感方式為一般五類雙絞線線圈電感的矩形，每一條行車道兩付，分別是啟動地感線與防砸地感線圈。
組裝在特定車道的入口（無線天線前邊信號覆蓋處）及行車道道砸下邊。
附屬方法是什么，刨開適宜的電線槽將電磁線圈裝進槽體，布好電磁線圈電纜線用水泥修補地面就可以。
表明：地感線大小應依據當場具體應用開發，具體尺寸可以再此別具體當場測量。
4.無線天線組裝
車子移動式識別設備關鍵側裝在行車道上邊及測裝在車道邊。側裝方法應該是無線天線表層朝來車方遮蓋，L型無線天線支撐架（組裝用零配件應由顧客制做或訂制）固定不動車輛在入口上邊，高5米，橫杠￠60，長3米長。測裝方式就是安裝于左邊支撐桿架子上，無線天線應對來車方向（側）照（視角依據實地狀況可調節），無線天線相對高度應盡可能與車?yán)飿?biāo)識相對高度同樣。無線天線安裝說明：
A.側裝無線天線離路面4.5m~6m，無線天線的視角依據當場實際應用作適當調整。
B.寫卡器的防護箱最好是安裝于行車道邊上的操縱房間內，無線天線射頻同軸電纜根據支撐桿里孔再連接主控室與寫卡器相接。
C.依據當場具體應用開發無線天線安裝零部件。依據當場具體應用開發無線天線安裝零部件。表明：因?yàn)槊總€組裝點的差異，無線天線安裝零部件規格也會有所不同，可以再此別具體當場測量。
1.地感線組裝
A.地感線為自主線圈電感，線圈電感方式為一般五類雙絞線線圈電感的矩形，每一條行車道兩付，分別是啟動地感線與防砸地感線圈。
B.組裝在特定車道的入口（無線天線前邊信號覆蓋處）及行車道道砸下邊。
C.附屬方法是什么，刨開適宜的電線槽將電磁線圈裝進槽體，布好電磁線圈電纜線用水泥修補地面就可以。
表明：地感線大小應依據當場具體應用開發，具體尺寸可以再此別具體當場測量。
2.磅房機器設備布署
共5個磅房，都設有單獨安全通道，單邊磅房需側裝一個一體化寫卡器管理方法一個方向，雙重磅房需2個側裝一體化寫卡器管理方法兩個方向。寫卡器采用地感線圈啟動控制工作方法，車子離開之后自動退出寫卡器功放機。
：一體化寫卡器，用以傳送、接受射頻信號，根據吊桿安裝在電子地磅兩邊上邊，共7個，絲桿7個。
3.取樣機機器設備布署
共2個取樣機行車道，規定在每一個行車道左邊上邊各設置一個一體化寫卡器管理方法入場抽樣車子。寫卡器采用地感線圈啟動控制工作方法，車子離開之后自動退出寫卡器功放機。
：一體化寫卡器，用以傳送、接受射頻信號，根據吊桿安裝在取樣機后左邊上邊，共2個，絲桿2個。
：地感線，用以磁感應往來車子，啟動地感線2個。
：地磁傳感器，用以聯接地感線，分辨往日車子，安裝于崗?fù)?nèi)，共2個。
一體化寫卡器
2號監測站大門口一共有兩進一出三個行車道，需選用一臺分離式全智能寫卡器配2個增益天線管理方法2個并行處理入場行車道，別的安全通道都可選用一體化全智能寫卡器，應用L型桿側裝方法，每一個一體化寫卡器管理方法一個方向車子，可以直接操縱道閘設備，每一個安全通道需設定路樁標準行駛，行駛總寬不得超過5米。
：一體化寫卡器，用以傳送、接受射頻信號，根據L型桿安裝于安全通道上邊，共18個，分離式寫卡器1臺，配套設施無線天線、電纜線2套，L型桿20個。
：地感線，用以磁感應往來車子，啟動地感線20個。
：地磁傳感器，用以聯接地感線，分辨往日車子，組裝崗?fù)?nèi)，共12個。
三、售后維修服務
以深圳公司為服務網點，給予24h服務項目，4鐘頭服務響應時長，顛覆性創新常見故障給予2時服務響應。
（1）工作年限包含質量保證期和售后維修服務期，工作年限服務項目主要包括本招標書中規定的機器設備與實施。質量保證期指從項目執行后1年，售后維修服務股指期貨質量保證期后以年為單位的服務項目。
（2）對于所有申請辦理貨品，遠望谷可提供項目執行后1年貨品質量保證期，針對機器的實施要求給予工程驗收后1年質量保證期。質量保證期必須繳納費用將記入投標文件總價格中，還有另外其他質保服務及價位將再行標明；
（3）遠望谷具備售后服務保障保障機制，嚴格執行ISO9001質量管理制度的需求，有專業的研發部做為服務支持。（ISO品質體系證書見資格證書8-4）
（4）遠望谷的技術工程師將依據甲方要求到現場保護，我公司已經在寧波設立辦事處，能夠及時處理系統軟件遇到的問題。系統軟件出現異常，客戶通知后馬上回應，給予答復。大家努力實現：咨詢熱線、技術專業質保、給予系統更新。公司對工程長期性追蹤，系統軟件正常運轉后，第一年內，每三個月拜會一次客戶，幫助服務器維護及主要參數調節等。為了保護客戶權益，做到合作關系的效果，在質保期之后，公司將持續給予售后維修服務（僅收成本）。
（5）遠望谷在服務期限內安裝一切零配件，全是遠望谷原產地的或者經遠望谷承認的；
（6）有些取代零配件無疑是一個新的未用和沒經修復的，除非是終端用戶給予書面形式批準，不然不容易應用此范疇外的其他（非一個新的）零配件。
（7）遠望谷也為和維修服務支持所無法解決問題和常見故障給予正規的智能方案；
（8）服務項目期限內，遠望谷將承擔處理所提供申請辦理貨品和系統軟件的其他問題；
（9）遠望谷對申請貨品服務標準的有力回應將被稱作投標者并對所申請商品的服務保證，假如當選，會把服務保證納入?yún)f(xié)議書的服務條款中。
五、微波無線通信技術介紹
自動設備識別技術（英文名字為AutomaticEquipmentIdentification，通稱AEI），是世界各國一直在努力開發設計并快速推廣盛行的一種用以道路、立交橋、隧道施工及安全系數要求高的單位車輛電子器件全自動智能管理系統。此項科技的基本上觀念是由選用一些先進技術方式，完成大家對各種物件及設備在各個狀況下（超高速、靜止不動、惡劣的環境）中的自動檢索及管理。汽車電子標識（別名電子車牌）是汽車信息進到計算機軟件的關鍵所在，與傳統車牌號對比，汽車電子標識（別名電子車牌）可瞬間車輛在行駛中，由汽車電子標識寫卡器機器設備全自動將車牌號碼讀取。汽車電子標識無法復制，不可以變更，不可以仿冒。根據互聯網，可在全國范圍或需要區域?qū)囕v跟蹤，是一般方式所不具備的。
1.微波RFID系統構成
（1）rfid標簽
無源汽車電子標識卡又被稱為RFID卡，由專用芯片和貼片天線構成，每一塊凈重不上10克、好似個人名片一樣大小的小RFID感應卡（見圖一），卡里能夠儲存有汽車的基本上檔案資料，即在用《車輛行駛證》里的車牌號、車系、發動機號等相關信息，及各種商業數字化信息。使用中固定不動組裝在每一輛汽車的車窗玻璃上（或其他類型標識組裝在不同部位）。
（2）寫卡器
寫卡器能夠非接觸式地載入rfid標簽中常存放的電子數據信息或向rfid標簽儲存器載入信息數據，以達到自動檢索物件或改變rfid標簽儲存器數據庫的目地。寫卡器即是一個積極雷達，按運用場所差異，主要分移動式和便攜式寫卡器等。利用這個讀寫能力機器設備，可以從6-10米遠的距離與已經行車情況或停下來的車子上安裝汽車電子標識卡開展近程微波無線通訊，收集車輛標識卡中常儲存的數據，經過電子計算機剖析，開展非接觸式鑒別，鑒別時長僅需0.2至0.5秒左右。因?yàn)閷懣ㄆ髋c汽車電子標識卡微波無線通訊是在數分秒內完成，車子快速行駛時危害車牌信息讀取。
圖9-5圍棋定式寫卡器實體圖 9-6便攜式寫卡器實體圖
寫卡器一般與智能管理系統聯網工作中，可以通過智能管理系統即時地互相交換信息內容。必要時傳出命令，嚴禁此車行駛。機動車行駛?cè)^程由行車道控制系統操縱，包含信號指示燈和護欄等行車道控制板，在行車道計算機系統控制下開展工作。
（3）無線天線
寫卡器根據無線天線發送無線電波，rfid標簽接受到數據信號后，借助反射面調配電磁波與閱讀軟件通訊,將標識內所儲存的信息調配后傳入無線天線，無線天線接收信號并傳入寫卡器，通過調制解調，復原為標簽數據，無線天線在這樣一個通信環節中也起到了數據傳遞功能的。
圖9-7移動式寫卡器無線天線實體圖

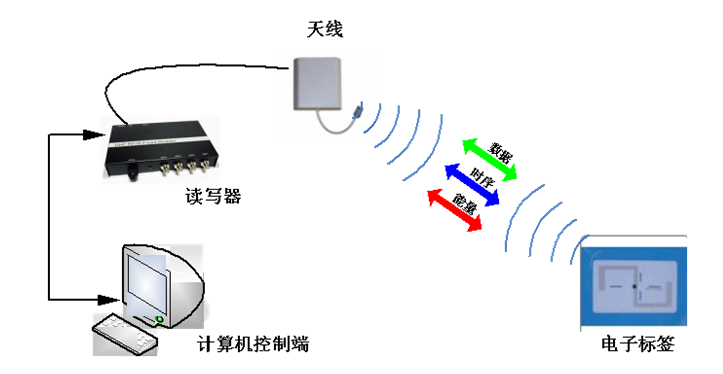

2.RFID系統軟件原理
運用雷達反射原理，寫卡器根據無線天線向rfid標簽傳出微波查看數據信號，rfid標簽被寫卡器微波動能激話，接受到微波信號后回復并傳出含有標簽數據數據的回波信號。無線通信技術的最基本特征是選用無線通信技術完成對靜止不動的或移動物件開展鑒別，做到明確待辨識物件身份、獲取待辨識物件的特點信息內容（或標志標識信息內容）的效果。
根據射頻識別系統收集過的待辨識物件的特點信息內容一般來說先由正中間手機軟件進行修復，或者直接將收集過的鑒別信息內容根據電子計算機信息處理技術（如數據庫系統等）及通信網絡技術性（Intranet&Internet技術性）完成信息內容的結合、分享、長距離傳輸?shù)攘⒓戳⒆阌谙嚓P(guān)的公司軟件系統（如：企業生產管理、物件/財產跟蹤、倉儲物流/物流信息管理，這些）。
圖9-8微波工作原理圖
無線通信技術適用于長距離、超高速、非接觸式的物體識別。它關鍵功能特性有：
（1）rfid標簽?zāi)軌虼鎯π畔ⅰ３_粘附一個物體ID頭條，還能夠儲存附加數據信息如時長、地址、運作步驟，并可以根據需求即時改變這些信息，為下一階段的數據處理方法常用；
（2）閱讀軟件可非接觸型地一次解決好幾個標簽的數據信息，閱讀文章間距根據需求可以達到十米之上；
（3）rfid電子標簽的讀寫能力不會受到標識表面水、油、泥等污垢影響的，也不會受到光線的危害；能夠透過夾層玻璃、打印紙張、塑膠、木料等全透明或者非全透明材質開展識別和通信；甚至是在金屬材料包圍著或表層，獨特定制的rfid標簽仍然可以正常運轉；
（4）rfid標簽內的信息可被提升和不斷改變，這會對即時數據的存儲通信很有意義，此特點促使標識可回收再利用。
